Руководство по кромке с фаской: типы, материалы и советы по установке

Что на самом деле делает кромка со скошенной кромкой и почему выбор материала имеет значение

Скошенная кромка — это скошенный или угловой переход, нанесенный на край поверхности, панели, плиты или профиля. Вместо того, чтобы оставлять открытым необработанный угол в 90 градусов, фаска срезает этот угол под углом — обычно 45 градусов — создавая поверхность, к которой безопаснее прикасаться, ее легче чистить и она более устойчива к сколам или расслоению. В строительстве, производстве и отделочных работах разница между кромкой со скошенной кромкой и кромкой с квадратным срезом носит не просто косметический характер. Правильно выполненная фаска может продлить срок службы кромки на 30–50 % в условиях интенсивного трафика. за счет устранения точки концентрации напряжения, которую создают квадратные углы.

Материал, используемый для изготовления или защиты этой фаски, определяет все остальное: как долго она прослужит, как реагирует на удары и влагу, можно ли ее переместить или отрегулировать, а также сколько это будет стоить в течение всего жизненного цикла проекта. Жесткие алюминиевые или ПВХ-полоски с фасками доминировали на рынке на протяжении десятилетий, но Резиновая магнитная фаска Системы получили значительное распространение в бетонной опалубке, укладке плитки и архитектурной отделке, поскольку они решают проблемы, которые жесткие профили просто не могут решить, в частности, адгезию без крепежных элементов, сохранение формы под давлением и легкое удаление без повреждения поверхности.

В этом руководстве описывается механика кромки со скошенной кромкой, доступные категории материалов, их реальные данные о производительности и конкретные сценарии, в которых каждый вариант имеет смысл. Если вы прямо сейчас определяете кромку для проекта, выводы находятся вверху каждого раздела.

Геометрия фаски: углы, глубина и совместимость поверхностей

Не все фаски одинаковы. Угол и глубина фаски напрямую зависят от материала основы, нагрузки, которую выдерживает кромка, и требуемой визуальной отделки. Понимание геометрии перед выбором кромочного продукта позволяет избежать дорогостоящих доработок.

Стандартные углы фаски, используемые на практике

• Фаска 45 градусов: Самый распространенный угол в строительстве и столярных изделиях. Он создает скосы одинаковой длины и симметрично распределяет краевое напряжение. Используется в углах бетонной опалубки, выступах лестниц и краях панелей.
• Фаска 30 градусов: Создает более длинный и неглубокий скос — предпочтителен там, где эстетика требует тонкого перехода, а не заметной наклонной грани. Распространен в элитной мебели и архитектурном бетоне.
• Фаска 60 градусов: Более крутой срез, при котором удаляется больше материала. Используется, когда требуется зазор для механических компонентов или когда замыслом проекта является более глубокая линия тени.
• Нестандартные углы (15–75 градусов): Предназначен для промышленного инструмента, прецизионно обработанных деталей и специальных архитектурных профилей.

Глубина фаски и ее структурные последствия

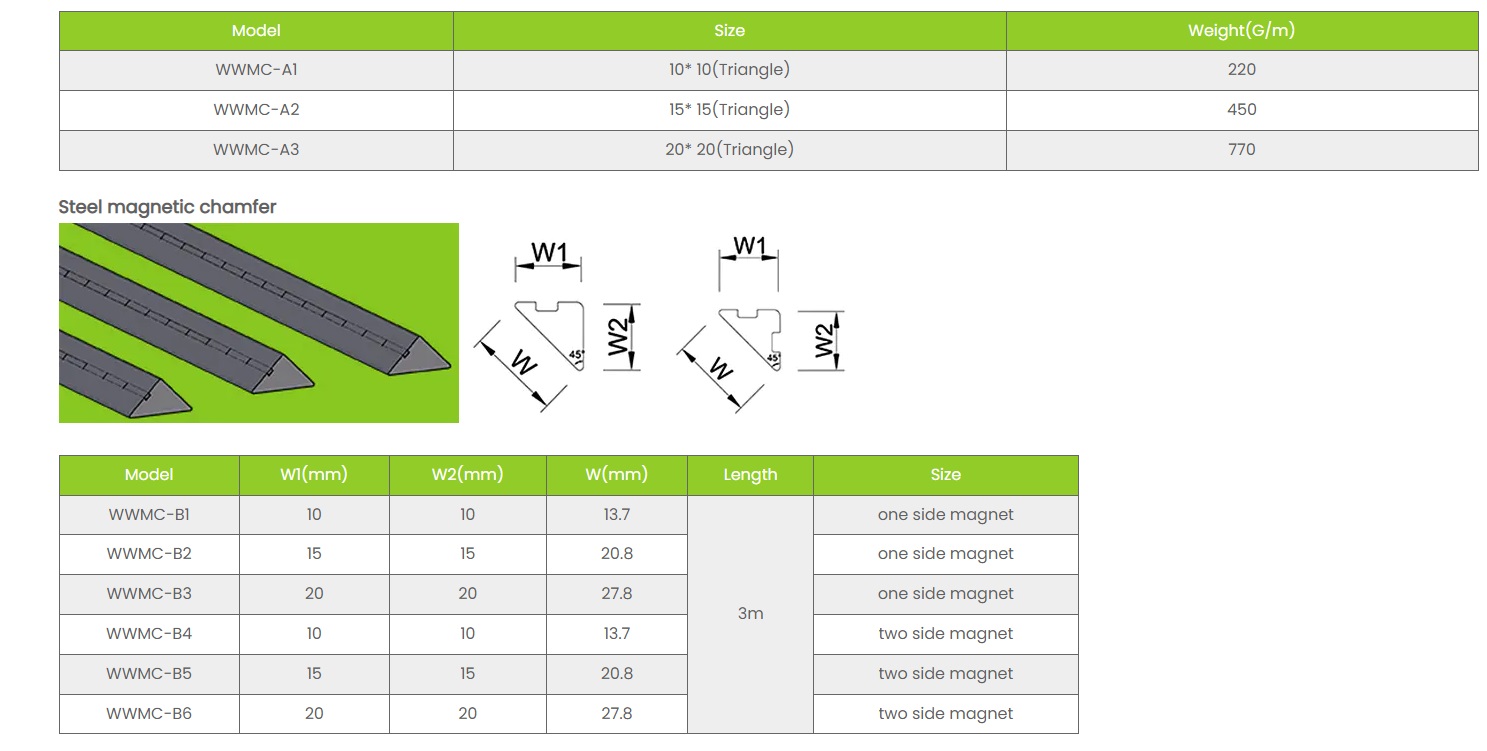

Глубина измеряется как расстояние от исходного угла до начала грани фаски. В бетонной опалубке Полоса фаски 10 мм × 10 мм (Глубина 10 мм, ширина 10 мм) является отраслевым стандартом для углов колонн и кромок плит. Более мелкие фаски размером 5×5 мм появляются в мелкозернистом архитектурном бетоне, где предпочтительно минимальное удаление материала. Более глубокие фаски размером 20 × 20 мм или больше используются в тяжелом гражданском строительстве — опорах мостов, подпорных стенках и сборных балках — где фаска также служит для выравнивания опалубки во время сборки.

Субстрат тоже имеет значение. Бетон в стандартных пропорциях смеси (прочность на сжатие 25–40 МПа) надежно удерживает скошенную кромку, если полоса с фаской должным образом уплотнена во время заливки. Более слабые смеси ниже 20 МПа склонны к растрескиванию кромок даже при наличии фаски, поэтому спецификаторы комбинируют Резиновая магнитная фаска полосы с контролируемым качеством заливки неизменно сообщают о меньшем количестве дефектов после полосы, чем те, которые используют жесткий ПВХ в той же смеси.

Категории материалов для кромки со скошенной кромкой: прямое сравнение

Пять основных категорий материалов охватывают большинство применений кромок с фасками в строительстве, производстве и отделке. У каждого свой профиль производительности.

Приведенные выше значения стоимости за метр отражают только стоимость сырья. Когда общая стоимость проекта рассчитана, включая трудозатраты на установку, время зачистки, утилизацию отходов и доработку краевых дефектов, Резиновая магнитная фаска systems consistently show a lower total cost per use after the third or fourth reuse cycle . В крупномасштабных проектах из сборного железобетона, в которых за один производственный цикл используется 500 или более погонных метров скошенных кромок, разница может достигать 4000–9000 долларов США в экономии затрат на материалы и рабочую силу в месяц.

Резиновая магнитная фаска: How It Works and Where It Excels

Резиновая магнитная полоса с фаской представляет собой составной продукт: гибкий резиновый корпус (обычно EPDM или неопрен) с полосой постоянного магнита, встроенной вдоль его основания. Магнит надежно удерживает ленту на стальной или железной панели опалубки без каких-либо гвоздей, шурупов, клейкой ленты или зажимов. Резиновое тело слегка изгибается, чтобы соответствовать незначительным неровностям поверхности опалубки, что устраняет небольшие зазоры в основании фаски, которые вызывают растекание бетона и образование пустот на краях в жестких конструкциях из ПВХ.

Магнитная удерживающая сила и почему это важно на практике

Встроенный магнит в стандартном исполнении. Резиновая магнитная фаска полоса создает удерживающую силу в диапазоне 3–8 кг на погонный дециметр , в зависимости от размера ленты и марки магнита. Для типичной полосы с фаской размером 10 мм × 10 мм это означает, что длина 1 метр оказывает примерно 30–50 кг общей магнитной адгезии к поверхности стальной опалубки. Вибрация бетона во время укладки создает боковые силы значительно ниже этого порога в стандартных применениях, поэтому полоса остается неподвижной на протяжении всей заливки без какого-либо дополнительного крепления.

Это важно, поскольку перемещение полосы фаски во время вибрации является одной из наиболее частых причин дефектов кромок сборного железобетона и монолитного бетона. Даже смещение на 1–2 мм во время вибрации создает видимую неровность готовой скошенной кромки — дефект, который требует шлифовки или исправления, прежде чем элемент можно будет принять. Полевые отчеты производителей сборного железобетона в Германии и Нидерландах документально подтверждают снижение уровня дефектов кромок на 60–75%. после перехода от прибитого ПВХ к магнитным резиновым фаскам на стальных опалубочных столах.

Производительность зачистки и качество поверхности

Когда бетон затвердеет и опалубка будет снята, резиновая магнитная фаска аккуратно отделится как от стальной формы, так и от бетонной поверхности. Естественная гибкость резины позволяет в большинстве случаев снимать ее без инструментов — рабочий просто берется за один конец и отрывает полоску по ее длине. Скошенная кромка бетона остается гладкой, четко очерченной поверхностью, которая не требует дополнительной отделки в архитектуре.

Сравните это с полосками ПВХ с гвоздями, которые необходимо оторвать — процесс, который часто повреждает как ПВХ (что делает его непригодным для повторного использования), так и край бетона (вызывая незначительные сколы в местах отверстий для гвоздей). Деревянные фаски часто разрушаются при распалубке и должны утилизироваться как отходы. Магнитную резиновую полоску после снятия можно протереть и сразу же поставить на место при следующей заливке.

Температурный диапазон и экологические характеристики

Изделия с резиновыми магнитными фасками на основе EPDM сохраняют гибкость и магнитные характеристики в диапазоне температур примерно от -30°С до 120°С . Это делает их пригодными для заливки на открытом воздухе зимой в холодном климате (где ПВХ становится хрупким и склонным к растрескиванию во время установки), а также для отапливаемых камер отверждения, используемых при ускоренном производстве сборных железобетонных изделий. Составы неопрена имеют немного меньший температурный диапазон, но лучшую устойчивость к маслам и некоторым растворителям, что делает их предпочтительными на промышленных заводах по производству сборных железобетонных изделий, где используются разделительные средства с содержанием растворителей.

Области применения, в которых кромка со скошенной кромкой дает измеримые результаты

Кромка с фаской – это не продукт одного применения. Тот же принцип — скашивание угла для устранения точки концентрации напряжения и улучшения отделки — применяется во многих отраслях, от гражданского строительства до производства мебели. Следующие приложения представляют собой наиболее массовые варианты использования.

Сборные железобетонные элементы

Производство сборного железобетона является крупнейшим в мире сектором применения кромок со скошенными краями. Стеновые панели, плиты перекрытия, балки, колонны и лестничные клетки требуют скошенных углов для безопасного обращения, аккуратной укладки и придания законченного эстетического вида. Стандартная сборная стеновая панель размером 3х6 м имеет примерно 18 погонных метров скошенных кромок. При производительности 20 панелей в день один завод ежедневно обрабатывает 360 метров фасок.

В этом объеме возможность повторного использования Резиновая магнитная фаска полосы становится экономически решающим. Высококачественная магнитная резиновая лента, рассчитанная на 80 производственных циклов, снижает расход сырья в 80 раз по сравнению с одноразовыми альтернативами. Для завода, ежедневно обрабатывающего 360 метров фасок, переход с одноразового ПВХ на многоразовые магнитные резиновые ленты для снятия фасок может сократить ежегодные материальные затраты на изделия для снятия фасок на 18 000–45 000 долларов США в зависимости от размера полосы и местных цен на материалы. .

Архитектурный монолитный бетон

Обнаженный бетон в архитектурных применениях — фасадах, внутренних стенах, лестницах и изготовленных на заказ конструктивных элементах — требует качества скошенных кромок, которого стандартная практика строительной площадки изо всех сил пытается достичь. Жесткий ПВХ, прибитый к деревянной опалубке, образует фаски с тенями от отверстий для гвоздей, небольшую волнистость из-за кривизны доски и случайные линии за обрез у основания полосы. Магнитные резиновые фаски на стальных подложках устраняют все три дефекта, точно приспосабливаясь к поверхности формы и прилегая к ней без механических креплений.

Спецификации архитектурного бетона в Европе все чаще упоминаются SCC (самоуплотняющийся бетон) размещается при осадке потока 200–250 мм. , смесь, которая оказывает более высокое боковое давление на опалубку и более чувствительна к любым зазорам в основании полос с фасками. Резиновые магнитные полосы с фаской превосходят жесткие альтернативы при такой консистенции смеси, поскольку гибкая резиновая основа уплотняется под повышенным гидростатическим давлением, а не отрывается от него.

Установка плитки и камня

При работе с плиткой и камнем скошенная кромка относится к профилированным декоративным полосам из алюминия или нержавеющей стали, установленным по периметру плитки, на ступенях и на переходах между материалами пола. Эти полоски защищают край плитки от сколов — особенно распространенного вида разрушения керамогранита, который очень хрупкий в открытых углах. Профиль кромки плитки со скошенной кромкой и лицевой стороной под углом 45 градусов поглощает боковые удары и распределяет их по слою раствора, а не концентрирует их в углу плитки.

Скошенная кромка из нержавеющей стали в коммерческих помещениях (аэропорты, больницы, розничная торговля) рассчитана на пешеходную нагрузку, превышающую 500 кг/м², без деформации. Алюминиевые профили в жилых помещениях адекватно выдерживают стандартные нагрузки при меньших затратах. Выбор между фрезерованной, матовой и анодированной отделкой влияет как на долговечность, так и на частоту обслуживания: матовая нержавеющая сталь скрывает мелкие царапины и является доминирующей спецификацией для общественных мест с интенсивным движением транспорта.

Деревообрабатывающие и панельные изделия

В производстве мебели и столярных изделий кромка с фаской наносится на панели из МДФ, фанеры и массивной древесины с помощью фрез или специального кромкооблицовочного оборудования. Фаска размером 2 мм × 45 градусов на краях дверцы шкафа — это стандартная деталь, которая делает мебель промышленного класса более изысканной, не увеличивая при этом значительных затрат. При крупносерийном производстве автоматическое снятие фасок с кромок дает стабильные результаты со скоростью 20–40 метров в минуту на современных кромкооблицовочных линиях с ЧПУ.

Фаски из массива дерева на ножках мебели, столешницах и дверных рамах обычно вырезаются с помощью фрезы для снятия фаски на фрезерном столе или настольной пиле. Функциональное преимущество — устранение острых выступов, которые в противном случае могли бы расколоться или расколоться — вторично по сравнению с визуальным преимуществом изысканной, продуманной детализации кромок, которая воспринимается как мастерство, а не целесообразность.

Рекомендации по установке кромки со скошенной кромкой в бетонной опалубке

Качество установки определяет качество кромки. Следующие методы применяются к кромкам со скошенной кромкой в ​​бетоне — наиболее требовательном контексте с точки зрения требований к точности, давлению и качеству поверхности.

Подготовка поверхности перед размещением полоски

Стальные панели опалубки должны быть чистыми, плоскими и слегка смазанными подходящим разделительным составом перед размещением фасок. Остатки бетона от предыдущей заливки, оставшиеся на поверхности панели, создают выступы, которые мешают полосе фаски прилегать заподлицо — основная причина появления линий кровотечения и пустот на краях, упомянутых ранее. Для Резиновая магнитная фаска Сила магнитного удержания полосок пропорционально уменьшается за счет любого зазора между магнитным основанием ленты и стальной панелью, поэтому чистота поверхности напрямую влияет как на надежность удержания, так и на качество получаемой кромки.

Практичный протокол очистки стальных опалубочных столов: проволочной щеткой удалите остатки бетона сразу после зачистки (до того, как он полностью затвердеет), протрите влажной тканью, нанесите тонкий слой разделительного средства и дайте высохнуть перед укладкой следующей полосы. Это добавляет к циклу примерно 5–8 минут на каждую панель, но значительно снижает количество дефектов кромок.

Позиционирование и выравнивание

Полосы фаски должны располагаться так, чтобы их вершина (самый внешний угол профиля фаски) точно совпадала с намеченной угловой линией готового бетонного элемента. Для магнитных резиновых полос на стальных формах это выравнивание поддерживается магнитом — после размещения полоса не скользит, если ее не перемещают намеренно. Для полос с гвоздями выравнивание необходимо проверить с помощью линейки после прибивания гвоздей, так как силы прибивания могут слегка сместить полосу от ее предполагаемого положения.

В местах стыков между полосами фаски — там, где заканчивается одна полоса и начинается следующая — концы должны быть аккуратно обрезаны под углом 90 градусов и плотно стыкованы друг с другом. Зазор даже в 1–2 мм в месте стыка полос приведет к образованию бетонного ребра, требующего шлифовки после зачистки. На длинных прогонах, превышающих 3 метра, незначительное тепловое расширение полос во время отверждения может привести к незначительному раскрытию стыковых соединений; Это предотвращается использованием полос с концевыми профилями с компрессионной посадкой или использованием тонких силиконовых шариков в местах соединений.

Протоколы укладки бетона и вибрации

Внутреннюю вибрацию нельзя воздействовать непосредственно на полосы фаски или в непосредственной близости от них. Головку вибратора следует вставлять на расстоянии не менее 150 мм от любой полосы и перемещать по участку заливки по систематической сетке. Чрезмерная вибрация вблизи полосок с фаской, особенно гибких резиновых полосок, может привести к локальному отслаиванию полосы от грани формы, если частота вибрации резонирует с массой полосы и силой удержания магнита.

Для Резиновая магнитная фаска Контролируемые испытания показали, что вибрация на стандартных частотах (50–200 Гц) на расстоянии 150 мм от полосы не приводит к измеримому смещению при условии, что магнитная удерживающая сила соответствует спецификациям производителя. Использование полос меньшего размера на заданном размере поверхности формы — например, полосы 5 мм × 5 мм на заливке, глубина которой, как ожидается, достигнет 1,5 м — снижает удерживающую силу на единицу площади и увеличивает риск смещения во время вибрации.

Последовательность зачистки и восстановление полосы

Дляmwork should not be stripped until the concrete has reached sufficient strength to resist edge damage — typically at least 70% of design strength, which at standard temperatures (20°C) corresponds to approximately 18–24 hours for standard mixes. Early stripping at lower strengths produces chamfered edges that crumble or chip, negating the entire purpose of the chamfer.

При снятии магнитных резиновых полосок с фаской правильная техника заключается в том, чтобы начать с одного конца, крепко взять полоску и отклеить ее под острым углом (примерно 30–45 градусов) к грани формы. Потянув под углом 90 градусов (прямо от лица), магнит оказывается в самом сильном положении и требует большего усилия, чем необходимо. Отслаивание под углом постепенно нарушает магнитный контакт и требует гораздо меньших усилий. После восстановления полосы следует осмотреть на предмет разрывов, деформации или сцепления с бетоном, очистить и хранить в горизонтальном положении, чтобы предотвратить необратимый изгиб.

Выбор подходящей кромочной продукции с фаской: критерии принятия решения

Выбор кромки со скошенной кромкой предполагает одновременное взвешивание нескольких факторов. Следующая структура охватывает критерии, которые наиболее важны на практике.

Дляmwork Type Compatibility

Резиновая магнитная фаска Полосы подходят только в том случае, если поверхность опалубки ферромагнитная — обычно из конструкционной стали или железа. Они не прилипают к алюминиевым, деревянным формам или панелям из армированного волокном пластика. Если ваша опалубка изготовлена ​​из алюминия или дерева, подходящим выбором будут полосы из жесткого ПВХ или алюминия, закрепленные механически. Если на вашем предприятии используются стальные опалубочные столы (что является стандартом на европейских заводах сборных железобетонных изделий), магнитная резина почти всегда является лучшим вариантом.

Объем и частота повторного использования

Если проект предполагает менее пяти использований данного участка фаски — разовый архитектурный объект или небольшая заливка жилого дома — более высокие первоначальные затраты на магнитные резиновые ленты могут быть не оправданы. Одноразовый ПВХ по цене 0,80–2,00 доллара за метр экономически целесообразен при небольших объемах. При шести и более повторных использованиях экономика решительно смещается в сторону магнитной резины, которая амортизирует свою более высокую первоначальную стоимость на протяжении всего цикла использования.

Требования к отделке поверхности

Для Class A or architectural finish concrete — where the chamfered edge will be permanently exposed in the finished structure — the additional edge quality delivered by magnetic rubber chamfer strips justifies their use even at lower reuse volumes. Ремонт дефектов архитектурного бетона обходится в 50–200 долларов за квадратный метр. в квалифицированной рабочей силе и материалах; предотвращение даже небольшого количества дефектов кромок за цикл заливки быстро окупается за продукт премиум-класса.

Соображения по охране окружающей среды и безопасности

Одноразовые ПВХ-полоски с фаской представляют собой поток отходов, переработка которых сложна и дорогостояща — большая часть из них попадает на свалку. На крупном предприятии по производству сборных железобетонных изделий, потребляющем 500 метров фасочной полосы ПВХ в день, ежегодное образование пластиковых отходов достигает примерно 180 километров ленты или примерно 900 кг ПВХ. . Переход на многоразовые магнитные резиновые ленты с фасками почти полностью устраняет этот поток отходов, что становится все более важным в строительных проектах с рейтингом устойчивого развития, где отчетность по отходам материалов является обязательной.

Распространенные неисправности при кромке со скошенной кромкой и способы их предотвращения

Большинство неисправностей скошенных кромок попадают в небольшое количество идентифицируемых категорий. Понимание основной причины каждого сбоя ведет непосредственно к превентивным мерам.

• Линии выпуска за обрез у основания фаски: Причиной является зазор между полосой и поверхностью опалубки. Профилактика: убедитесь, что поверхность формы чистая и ровная; используйте гибкие резиновые полоски, которые сглаживают мелкие неровности поверхности; нанесите разделительный состав перед размещением полоски.
• Откалывание кромок при зачистке: Вызывается зачисткой бетона до достижения достаточной прочности или использованием подрывных инструментов непосредственно на краю бетона. Профилактика: перед снятием изоляции проверьте минимальную прочность; используйте отслаивающие движения для резиновых полосок, а не поддевайте их.
• Бетонные ребра на стыках полос: Причиной являются зазоры между стыкуемыми концами полосы. Профилактика: аккуратно обрезать концы полоски под 90 градусов; используйте концевые профили с компрессионной посадкой или загерметизируйте стыки тонким силиконовым валиком.
• Смещение полосы при вибрации: Вызвано размещением вибратора слишком близко к полосе или полосами недостаточного размера и недостаточной силой удержания. Профилактика: соблюдать минимальное расстояние 150 мм от полосы; Убедитесь, что спецификация магнитной удерживающей силы соответствует глубине заливки и давлению бетона.
• Волнистость готовой скошенной кромки: Вызывается прогибом панели опалубки под давлением бетона, деформацией полос или действием сил гвоздей, смещающих жесткие полосы во время установки. Профилактика: использовать опалубку с достаточной жесткостью; переключитесь на магнитное крепление, чтобы исключить искажения при забивке гвоздей.
• Рвется резиновая полоска при восстановлении: Вызывается растяжением под углом 90 градусов к поверхности формы, приклеиванием бетона к поверхности полосы (обычно из-за выхода из строя разделительного состава) или использованием изношенной полосы, потерявшей гибкость. Профилактика: пилинг при 30–45 градусах; проверить и заменить протокол приложения агента выпуска; списать полосы с трещинами на поверхности или потерей гибкости.

Техническое обслуживание и управление жизненным циклом многоразовых полос с фасками

Резиновые магнитные полосы с фасками, как и любое промышленное изделие многократного использования, требуют базового технического обслуживания и проверок для достижения номинального количества циклов повторного использования. Операторы, применяющие эту процедуру, постоянно сообщают о сроке службы полос, соответствующем спецификации производителя или превышающей ее. Те, кто этого не делает (обычно рассматривая полоски как одноразовые, даже если это не так), видят преждевременные поломки, которые подрывают экономическую выгоду от повторного использования.

После каждого использования

1. Протрите полосу влажной тканью, чтобы удалить все остатки бетона, пока она еще мягкая (в течение 30 минут после снятия).
2. Осмотрите резиновый корпус на предмет разрывов, порезов или деформации по профилю. Полосы с разрывами длиной более 10 мм следует вывести из эксплуатации, чтобы предотвратить попадание бетона через поврежденный участок.
3. Проверьте концы ленты на наличие компрессионной деформации в местах соединения. Аккуратно обрежьте поврежденные концы, если деформация локализована в пределах 20 мм от конца.
4. Храните ленты в плоском виде или в рулонах (радиусом не менее 300 мм для профилей 10х10 мм) в сухом помещении, вдали от прямых солнечных лучей и источников озона (электродвигателей, сварочного оборудования).

Периодическая проверка (каждые 10–20 циклов)

Измерьте магнитную удерживающую силу с помощью простого измерительного щупа. Полосу, сила удержания которой составляет менее 60 % от ее первоначальной указанной силы удержания, следует списать — магнит либо размагничен (редко в продуктах с точными спецификациями), либо резиновый корпус деформирован настолько, что уменьшает площадь контакта со стальной формой. Качественно проверьте твердость поверхности резины, надавив ногтем: поверхность должна вдавиться и немедленно восстановиться. Резиновая поверхность, на которой остаются вмятины более 2–3 секунд, затвердела за пределами своего полезного диапазона и больше не будет адекватно соответствовать поверхности формы.

Для large operations running thousands of meters of Резиновая магнитная фаска Strip, простая система отслеживания — маркировка каждой полосы производственным циклом с помощью красочного маркера — позволяет операторам идентифицировать полосы с большим циклом до того, как они выйдут из строя. Это предотвращает наиболее дорогостоящий вид отказа: выход из строя полосы в середине производственного цикла, что требует экстренной зачистки, ремонта и, возможно, отказа от бетонного элемента.
