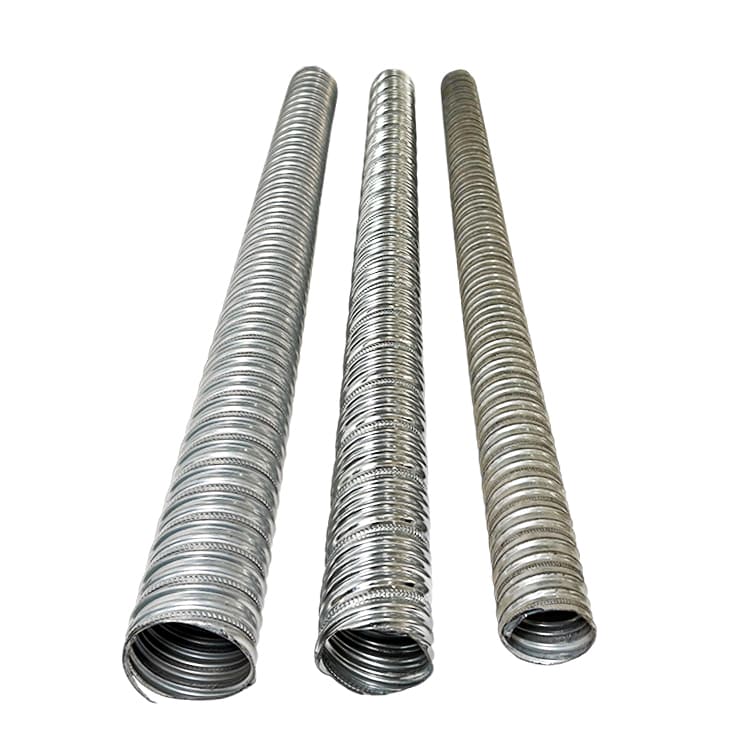

Система воздуховодов после натяжения является основным структурным компонентом в современном проектировании предварительно напряженного бетона, включающим гофрированные металлические каналы, пластиковые каналы, анкерные системы, муфты и сопутствующие аксессуары, используемые для размещения и защиты предварительно напряженных арматур после укладки бетона. Эти системы имеют основополагающее значение для мостов, высотных зданий, парковочных сооружений и плит с большими пролетами, где контроль прогиба и растрескивания имеет решающее значение. Независимо от того, изготовлен ли воздуховод из оцинкованной стали или на основе полиэтилена высокой плотности, целостность воздуховода напрямую влияет на долгосрочную работу любой конструкции, подвергнутой посленапряжению.
Как на самом деле работает система воздуховодов после натяжения
При постнапряжении бетон заливается вокруг предварительно установленного воздуховода. После того, как бетон достигнет достаточной прочности — обычно 75–80 % расчетной прочности на сжатие. — стальные пряди или стержни продеваются в воздуховод и натягиваются с помощью гидравлических домкратов. Затем усилие сухожилия передается на бетон через анкерные пластины на каждом конце.
duct performs three distinct roles during a structure's life:
- Во время строительства: сохраняет профиль арматуры и предотвращает попадание бетона.
- Во время нагрузки: действует как направляющая с низким коэффициентом трения, обеспечивая эффективную передачу усилий натяжения.
- После затирки: связывает арматуру с окружающим бетоном, создавая композитную систему.
friction coefficient between tendon and duct wall — typically ц = 0,18–0,25 для металлических воздуховодов и μ = 0,12–0,17 для пластиковых воздуховодов — один из наиболее важных параметров конструкции, напрямую влияющий на эффективное предварительное напряжение, создаваемое вдоль элемента.
Типичные коэффициенты трения в зависимости от типа воздуховода
Сравнение коэффициентов трения — более низкие значения указывают на лучшую эффективность сухожилий
Типы воздуховодов и место каждого из них
Выбор правильного типа воздуховода зависит от условий воздействия, масштаба проекта, метода цементации и требований к долговечности. Вот практическая разбивка, используемая инженерами-строителями и подрядчиками в крупных инфраструктурных проектах:
| Тип воздуховода | Материал | Типичное применение | Толщина стены |
|---|---|---|---|
| Круглый Гофрированный | Оцинкованная сталь | Мосты, Балки | 0,28–0,40 мм |
| Плоский/овальный гофрированный | Оцинкованная сталь | Плиты, Плоские плиты | 0,28–0,35 мм |
| ПНД круглый | Полиэтилен высокой плотности | Морской пехотинец, агрессивная среда. | 2,5–4,0 мм |
| Полужесткий полиэтилен высокой плотности | ПНД/ППР | Сегментарные мосты | 3,0–5,0 мм |
Одна деталь, которую часто упускают из виду на сайте: Муфты для сращивания воздуховодов должны иметь тот же внутренний диаметр, что и корпус воздуховода. и must be watertight before grouting. Loose or misaligned couplings are among the top three causes of grout voids found during post-construction inspection.
Рыночный спрос и рост отрасли
Глобальные инвестиции в инфраструктуру привели к последовательному росту применения систем пост-натяжения. post-tensioning systems market was valued at approximately USD 1.8 billion in 2023 и is expected to grow at a CAGR of around 5.6% through 2030, led by Asia-Pacific bridge construction and North American parking and building rehabilitation projects.
Размер рынка систем пост-натяжения (млрд долларов США, оценка)
Предполагаемая тенденция роста мирового рынка (источники: отраслевые отчеты, 2021–2027 гг.)
demand surge is particularly visible in Southeast Asia and the Middle East, where large infrastructure programs favor bonded post-tensioning — which requires a reliable, durable duct system as its backbone.
Нинбо Wewin Magnet Co., Ltd и возможности поставок
Качество производства в системах воздуховодов с последующим натяжением — это не только готовый продукт, но и стабильность при больших партиях, допуски на размеры и возможность поставки в срок, когда проект моста или высотного здания не может ждать.
10
Многолетний опыт производства в области прецизионной обработки металлов давлением и производства воздуховодов.
Большой инвентарь
Заводской склад поддерживает значительные запасы, что позволяет своевременно выполнять крупные заказы без задержек.
НИОКР
Собственная группа дизайнеров и разработчиков постоянно обновляет геометрию воздуховодов, методы соединения и марки материалов.
Что отличает Ningbo Wewin в этом секторе, так это сочетание большие складские мощности и активная разработка продукции . В проектах после натяжения нехватка материалов в середине строительства не является незначительным неудобством — она останавливает структурные работы, которые включают уже уложенный формованный бетон. Модель склада в Wewin специально построена для приема крупных заказов от подрядчиков с сжатыми сроками поставки.
За более чем десять лет накопленные производственные данные из производственных циклов были использованы для усовершенствования конструкции — более жестких допусков на шаг спирали на гофрированных воздуховодах, улучшенной геометрии уплотнений муфт и лучшей однородности цинкования. Это те виды постепенных улучшений, которые возникают только в результате устойчивого и целенаправленного производственного опыта.
Профиль производственных возможностей — Нинбо Wewin
Самооценка профиля возможностей по шести производственным направлениям
Контроль качества при производстве воздуховодов — что на самом деле важно
В система воздуховодов после натяжения , сбои редко проявляются во время установки. Спустя годы они проявляются в виде расслоения, коррозии сухожилий или структурных трещин. Именно поэтому контроль качества на этапе производства не подлежит обсуждению.
Процент прохождения контроля по параметрам (типичная производственная партия)
Процент прохождения контроля качества по ключевым параметрам производства
Часто задаваемые вопросы
В чем разница между приклеенными и несклеенными воздуховодами после натяжения?
В клеевых системах воздуховод зацементируется после напряжения, прочно связывая арматуру с окружающим бетоном — это стандарт для мостов и инфраструктуры. В несвязанных системах сухожилие смазывается и покрывается индивидуальной оболочкой, без необходимости заполнения воздуховода; этот подход распространен при изготовлении строительных плит. Сама система воздуховодов — ее жесткость, диаметр и герметичность — существенно различаются в двух случаях.
Можно ли использовать воздуховоды из оцинкованной стали в морской или прибрежной среде?
Для агрессивных хлоридных сред, Предпочтение отдается воздуховодам из ПЭВП или ППР. поверх оцинкованной стали. Оцинкованная сталь обеспечивает цинковый барьер, но в средах с высокой влажностью и содержанием солей покрытие разрушается быстрее, чем ожидалось, создавая пути для проникновения влаги и хлоридов, которые воздействуют на предварительно напряженную прядь. Многие прибрежные дорожные власти теперь требуют использования пластиковых воздуховодов для всех элементов подконструкции ниже уровня палубы.
Как определить правильный диаметр воздуховода для данного сухожилия?
industry rule of thumb is that the duct's internal cross-sectional area should be at least в два раза больше чистой площади группы сухожилий это дома. Например, для 12-прядного троса (12 × 140 мм² = 1680 мм²) обычно требуется воздуховод с внутренней площадью не менее 3360 мм², что соответствует внутреннему диаметру примерно 65 мм. Эта высота необходима для проникновения раствора и движения сухожилий во время нагрузки.
Что вызывает образование пустот в каналах после натяжения и как их можно избежать?
Пустоты в затирке чаще всего возникают из-за: неправильного размещения вентиляционных отверстий в высоких точках профиля воздуховода, скопления стекающей воды, преждевременного схватывания раствора или повреждения/несоосности муфт. Профилактические меры включают использование смесей для затирки с низким растеканием (утечка < 0,1% согласно ASTM C940), установку вентиляционных отверстий на всех вершинах профиля, затирку под давлением, по крайней мере, до 0,5 МПа и holding pressure for a minimum of 60 seconds before sealing.
Влияет ли шаг гофры воздуховода на поведение конструкции?
Да, существенно. Более узкий шаг гофра увеличивает механическое сцепление между затвердевшим раствором и стенкой воздуховода, улучшая передачу нагрузки после склеивания. Однако это также увеличивает трение во время нагрузки. Большинство спецификаций нацелены на шаг 15–30 мм для круглых гофрированных воздуховодов, сбалансированное между характеристиками трения и эффективностью сцепления после затирки.
Как Ningbo Wewin обрабатывает крупные или срочные заказы?
Wewin имеет специальный заводской склад со значительным запасом готовой продукции для воздуховодов всех стандартных размеров. Для подрядчиков, сталкивающихся с короткими сроками поставки (обычный сценарий при восстановлении мостов или ускоренных строительных проектах), это означает, что заказы часто могут быть отправлены в течение нескольких дней, а не дожидаться графика производства. Срочные потребности можно обсудить непосредственно с командой Wewin, чтобы обеспечить соответствие имеющихся запасов спецификациям проекта.
Установка сайта: что чаще всего упускают из виду
duct system can be perfectly manufactured and still underperform if installation is careless. From over a decade of production feedback and contractor interactions, these are the areas where problems cluster:
- Расстояние между опорами воздуховодов: Расстояние между опорами должно быть не более 1,0 м для круглых воздуховодов и 0,8 м для плоских воздуховодов во избежание провисания, искажающего профиль арматуры и вносящего незапланированные потери на трение.
- Уплотнение муфты: Обмотанные лентой муфты следует проверять после вибрации бетонной заливки — вибраторы иногда смещают даже правильно установленные уплотнения.
- Проникновение воздуховода в связи с опалубкой: там, где опалубочные связи проходят рядом с линиями воздуховодов, часто возникают повреждения; минимальное свободное расстояние 50 мм следует поддерживать.
- Проталкивание пряди против вытягивания: для длинных сухожилий (> 40 м) предпочтительнее тянуть, а не толкать, чтобы предотвратить застревание прядей в клетке внутри воздуховода.
se are operational details that factory specifications cannot control — but they are where the gap between designed and delivered prestress often originates.
